Útulna


Místo:Pardubice
Autor:Ota Černý
Vojtěch Stoklasa
Fáze:Stavební ohlášení
Cena:400 tisíc. kč.

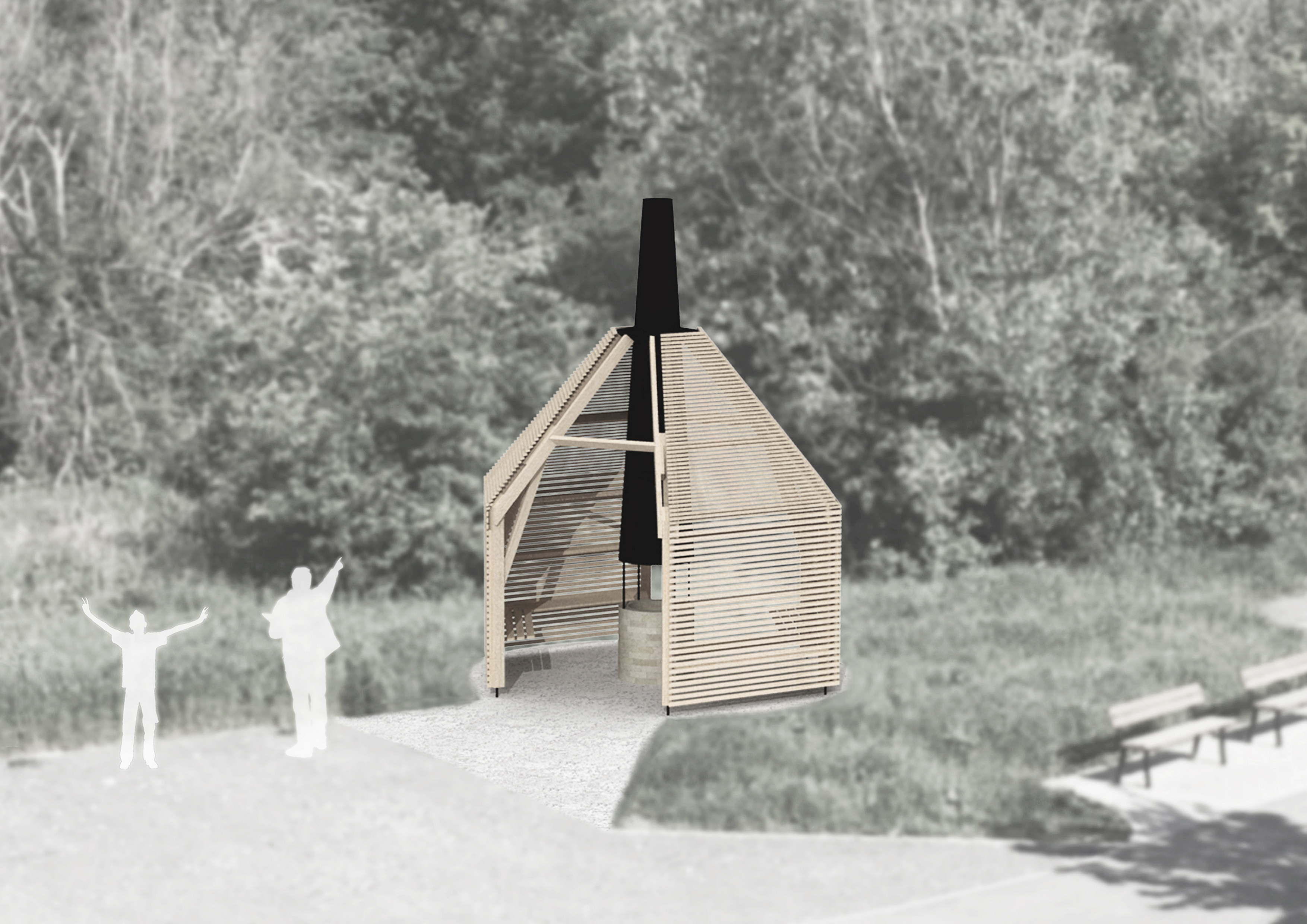

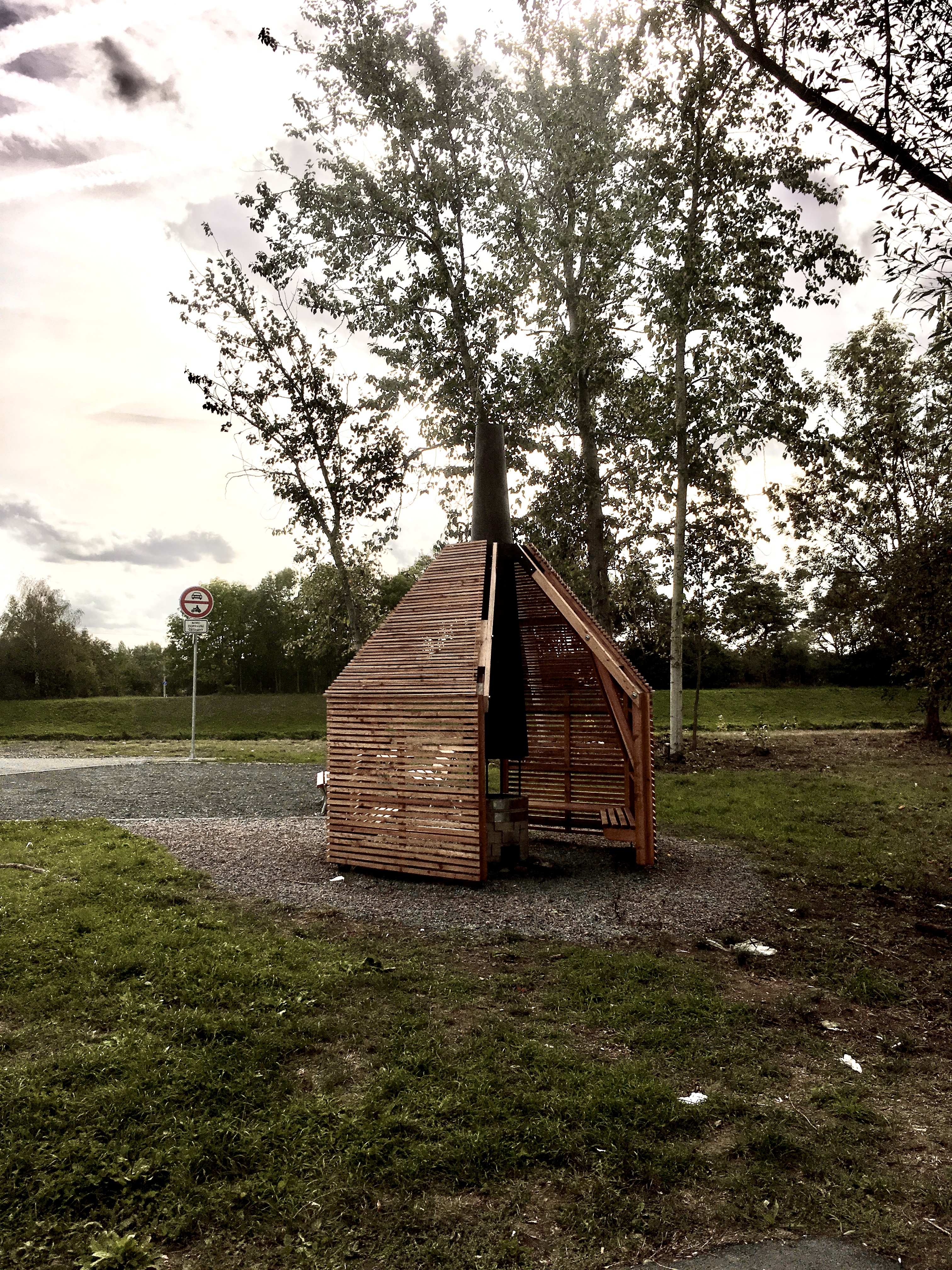

Utulna Pardubice zakres do fotografie

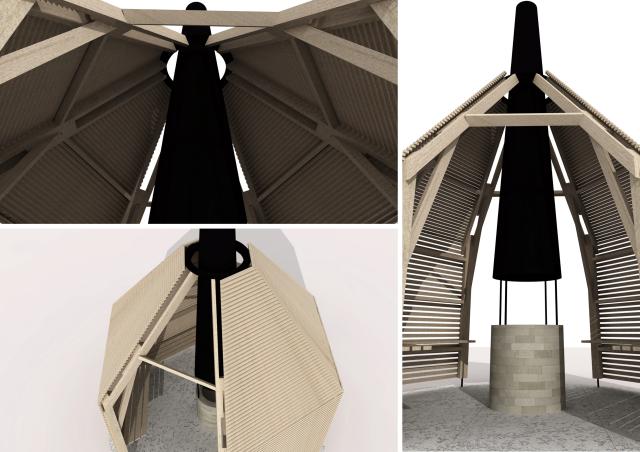

02 Utulna Pardubice vizualni detaily


Koncept stavby Útulny vychází z historie staveb dřevěných kostelů a zvoniček v Čechách. Stavby kostela mimo jiné sloužily ke sdružování lidí za účelem bohoslužeb a kázání. V Čechách měly tyto dřevěné stavby letitou tradici, a proto se jimi inspiruji. Návrh „Útulny“ s otevřeným ohništěm vychází z tvarosloví těchto staveb a plně je respektuje. Postrádá ovšem náboženské poslání, je zaměřen pouze na rekreační účel při sdružování lidí.

Stavba je začleněna do krajiny tak, aby nerušila ráz polabské přírody a plně s ní splývala. Stavba se nachází na pozemku K.ú. Rosice nad Labem P. č. 614/29. Objekt je založen na šestiúhelníkovém půdoryse. Strana šestiúhelníku čítá 1820 mm. Průměr celé stavby měří 3640 mm. Celá stavba je založena na patkách z prostého betonu založeného do nezámrzné hloubky. Do patek jsou zachycené kotvy, které nesou celou konstrukci objektu.Zamýšleným materiálem je borovice C 24 ošetřena speciálním bezbarvým materiálem pro exteriérové užití. Výška celé dřevěné stavby je 3 250mm. Výška stavby s komínem je 4600 mm. Dřevěná konstrukce je spojená nerezovými ocelovými prvky (svorníky a vruty). Útulna je opláštěná laťováním ze čtyř stran šestiúhelníku a to vždy na stranách naproti sobě lehlé. Laťování má vždy účel střešní krytiny a v místě vertikálních stěn funkci krytí. Střecha vzniká ve výšce 1710 mm, je dlouhá 2100 mm a je zakončená ocelovým prstencem z 5 mm plechu.. Středem stavby prochází krb s otevřeným ohništěm. Krboviště je navrženo z šamotových cihel a založeno na základu s prostého betohu v nezámrzné hloubce 900mm. Komín z nerezového 2mm silného plechu.

Všechny pohledové kovové prvky budou zabarveny černou barvou.

Pohledové osy Průchodová osa stavby je vytvořená dvěma odkrytými stranami půdorysu šestiúhelníku stavby útulny, které se shodují s osou bývalého řečiště Labe.

Utulna Pardubice zdroj inspirace

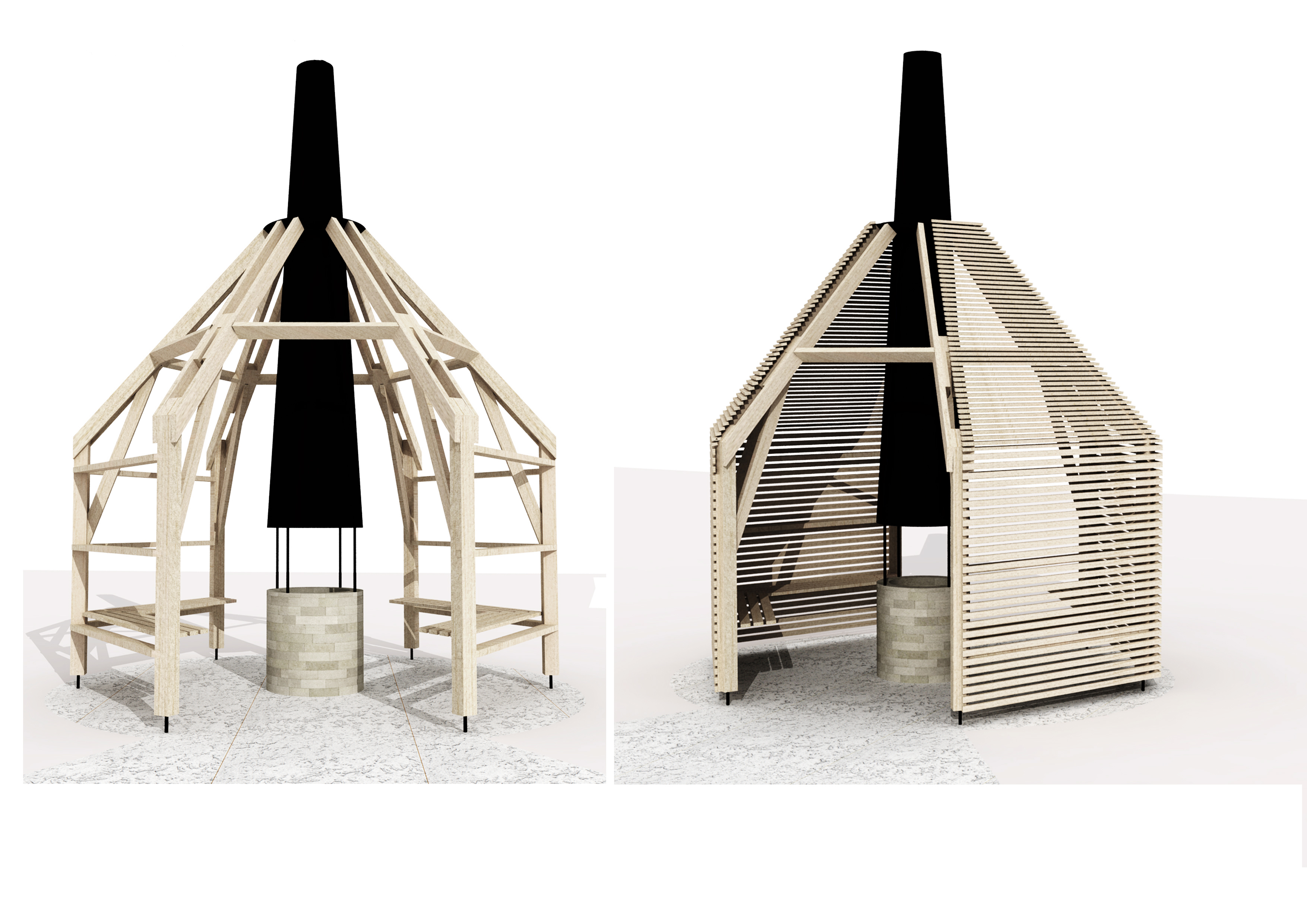

Utulna Pardubice vizualizace

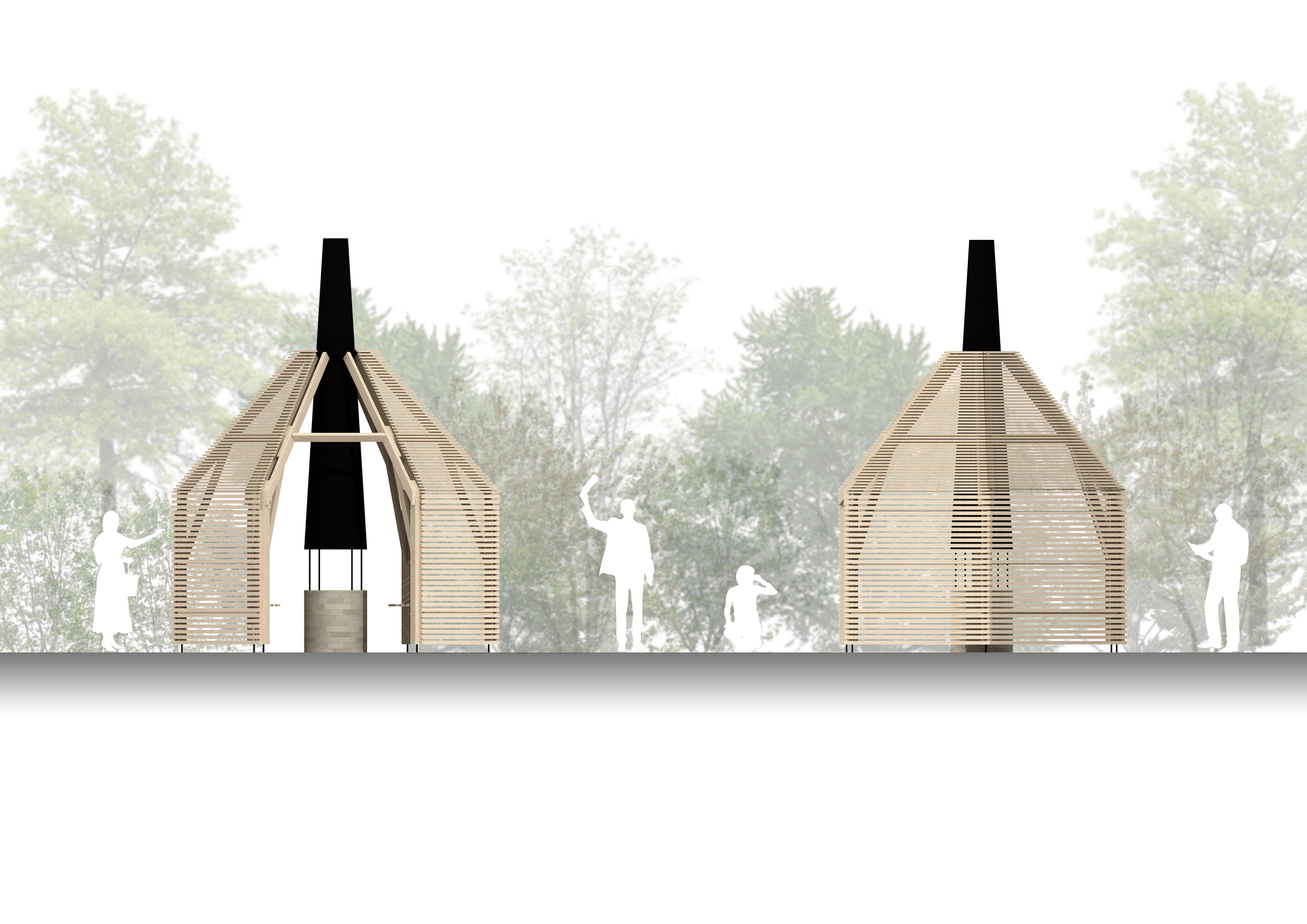

Utulna Pardubice pohledy

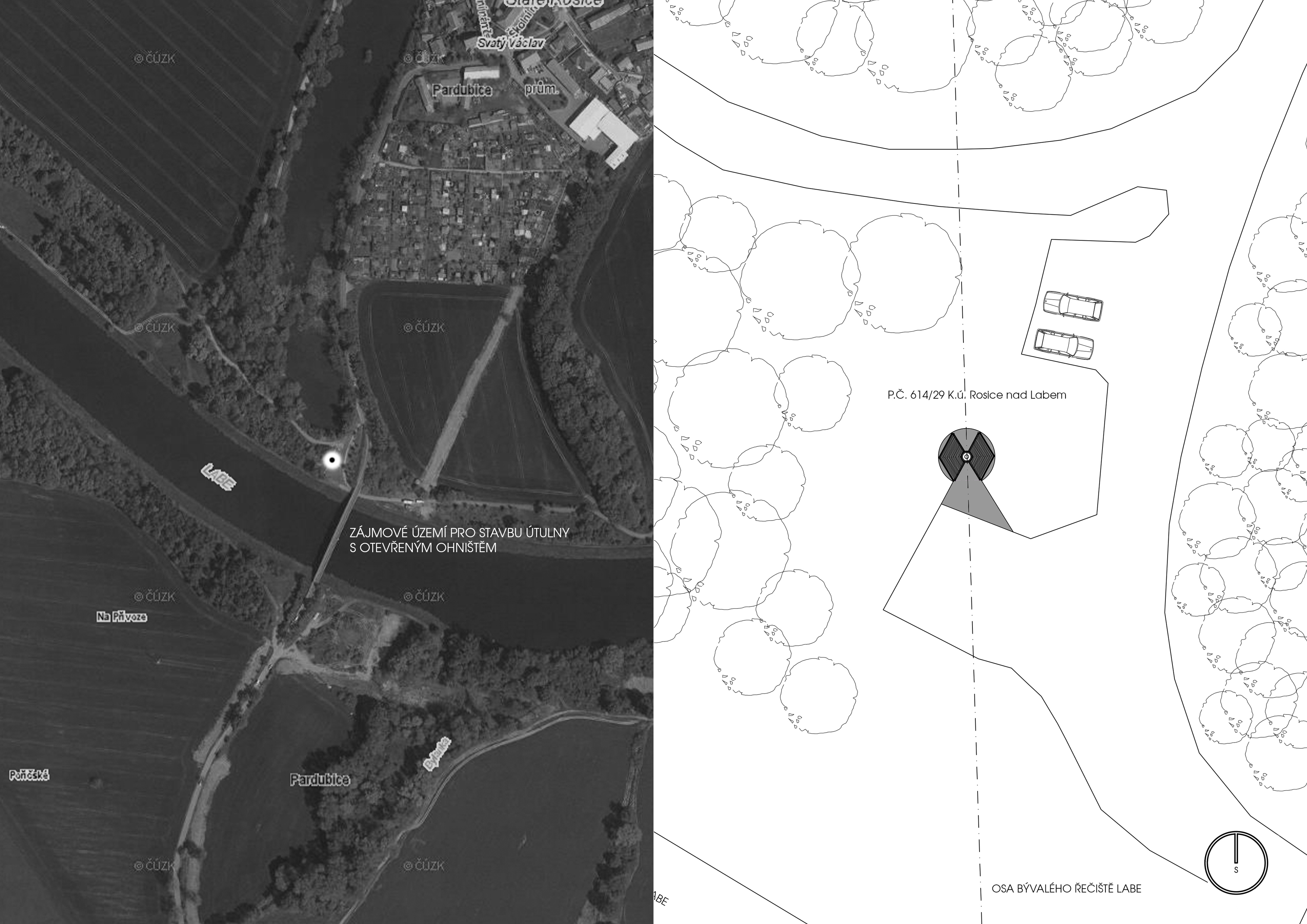

07 Utulna Pardubice situace

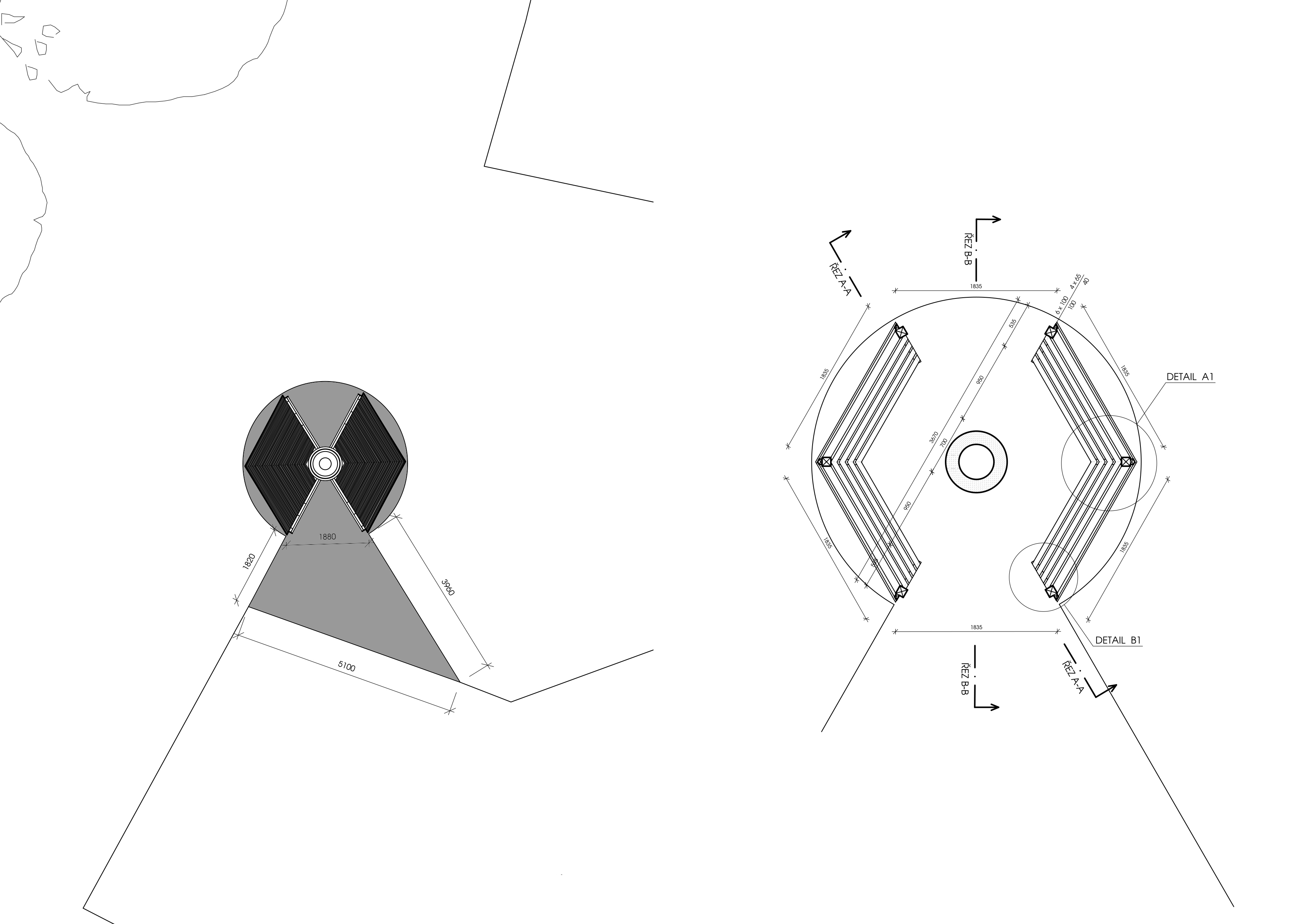

Utulna Pardubice pudorysy

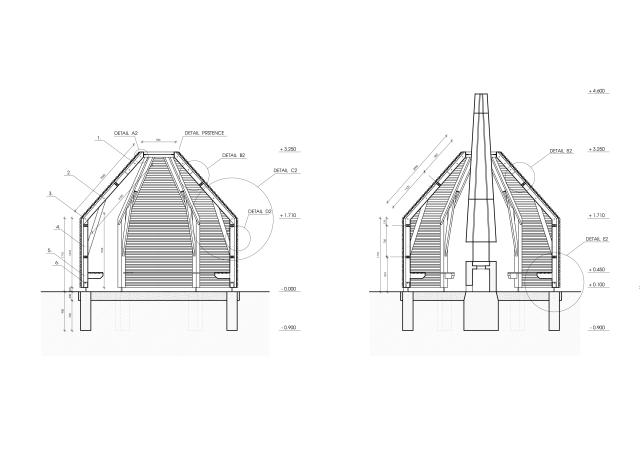

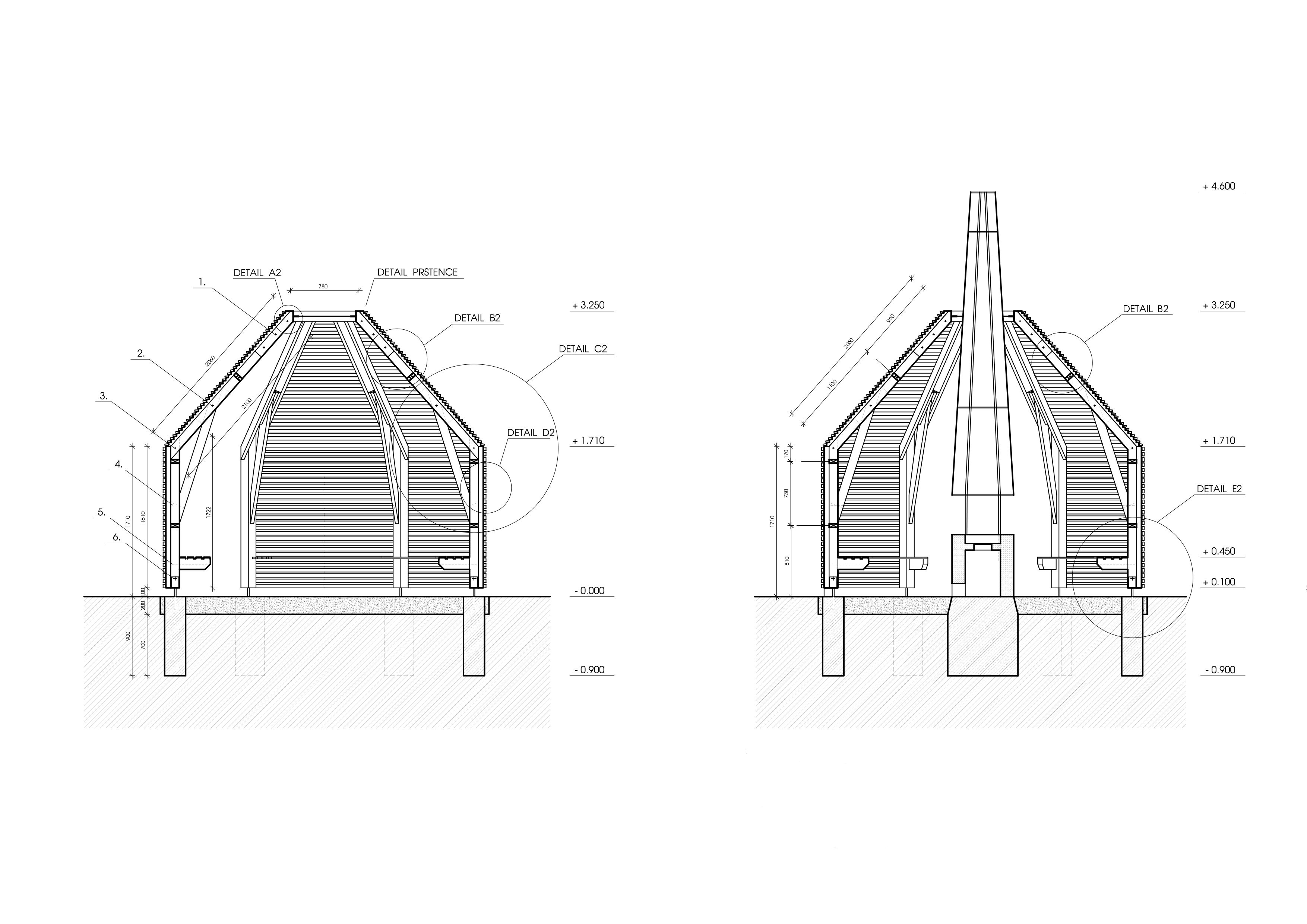

Utulna Pardubice rezy

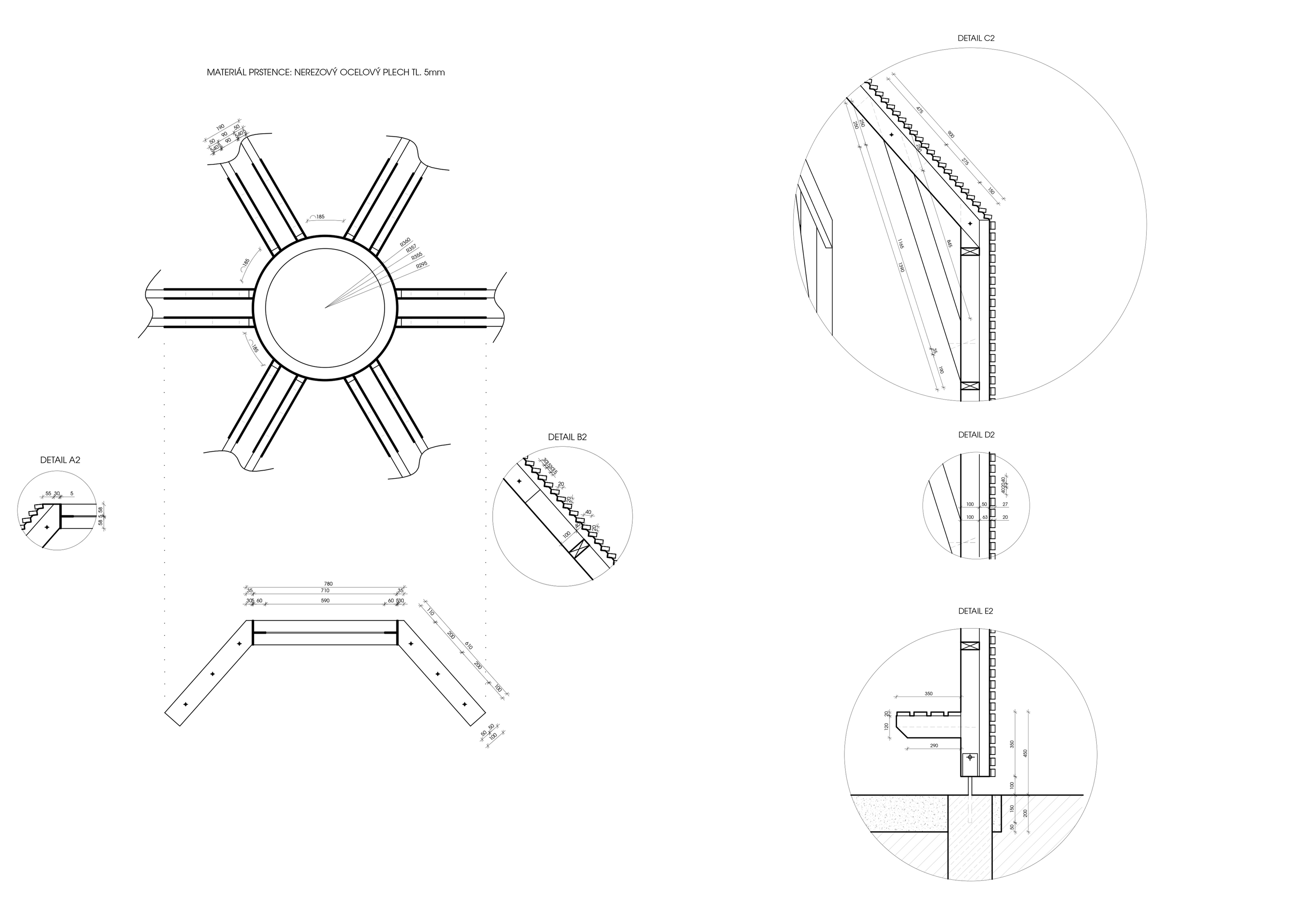

Utulna Pardubice detaily
